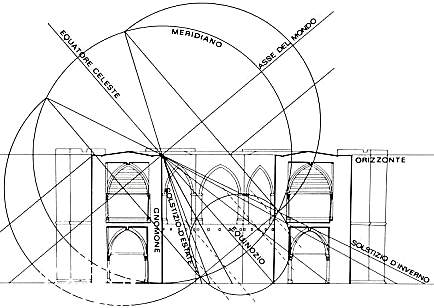

Sezione di Castel del Monte con l'analemma di Vitruvio sovrapposto. L'analemma riproduce le ombre che la parete Sud proietta a mezzodì dei giorni in cui il Sole entra nei vari segni dello zodiaco. Tali ombre determinano la larghezza del cortile, quella delle scale, indicano la circonferenza che racchiude il castello, la collocazione di una recinzione ottagonale esterna (oggi demolita) e la presunta posizione della vsaca nel cortile (anch'essa demolita).
